合金電阻：驅動5G技術的關鍵組件

隨著5G與物聯網(IoT)技術的深度融合，電阻器行業正迎來前所未有的市場機遇和技術挑戰。5G作為新一代移動通信技術，其高頻通信的特點要求電阻器必須具備更高效的頻率響應能力、更低的信號失真度，以及更佳的穩定性和可靠性。這不僅是為了確保信號傳輸?shù)木珳?zhǔn)與高效，也是為了適應物聯網設備日益增長的復雜應用需求。

一、5G技術的挑戰與電阻器的新需求

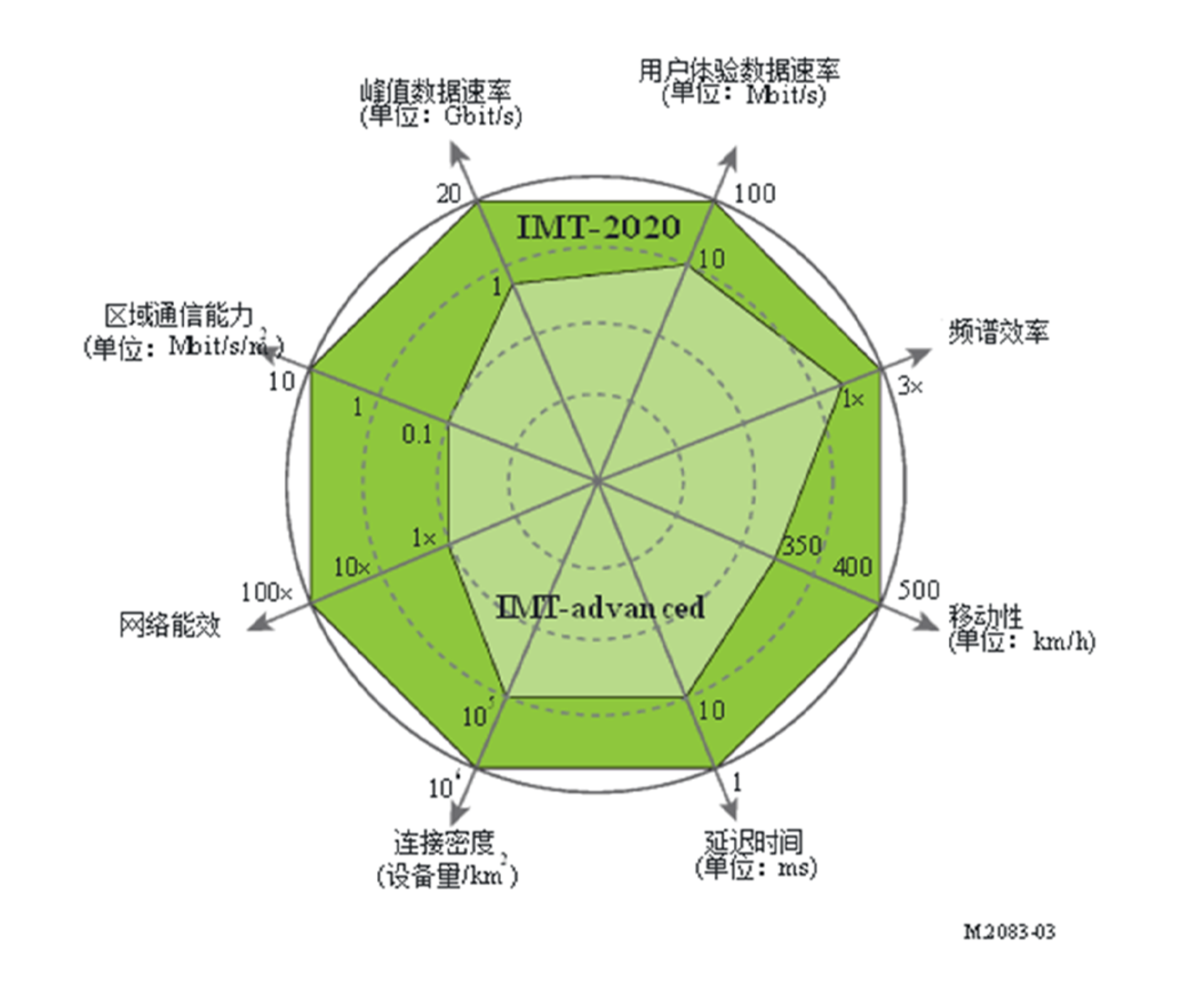

與2G、3G和4G相比，5G技術在通信速度、處理信息量、連接能力等方面有著顯著的提升，能夠支持高清圖像、視頻、虛擬現實等大數據量傳輸和自動駕駛、遠程醫療、物聯網通信等實時應用。為了實現這些目標，5G網絡的工作頻段比以往的移動通信技術高出許多，這意味著電阻器需要在更高的頻率下工作，這對材質選擇、設計布局等提出了新的要求。

二、 電阻器在5G通信中的角色

在5G基站和物聯網設備中，電阻器不僅用于基本的電路設計，如電源管理、信號傳輸?shù)?，還在溫度監測與控制方面發揮著重要作用。特別是NTC（負溫度系數）熱敏電阻和PTC（正溫度系數）熱敏電阻，它們因其獨特的溫度特性而被廣泛應用于溫度檢測與控制領域。

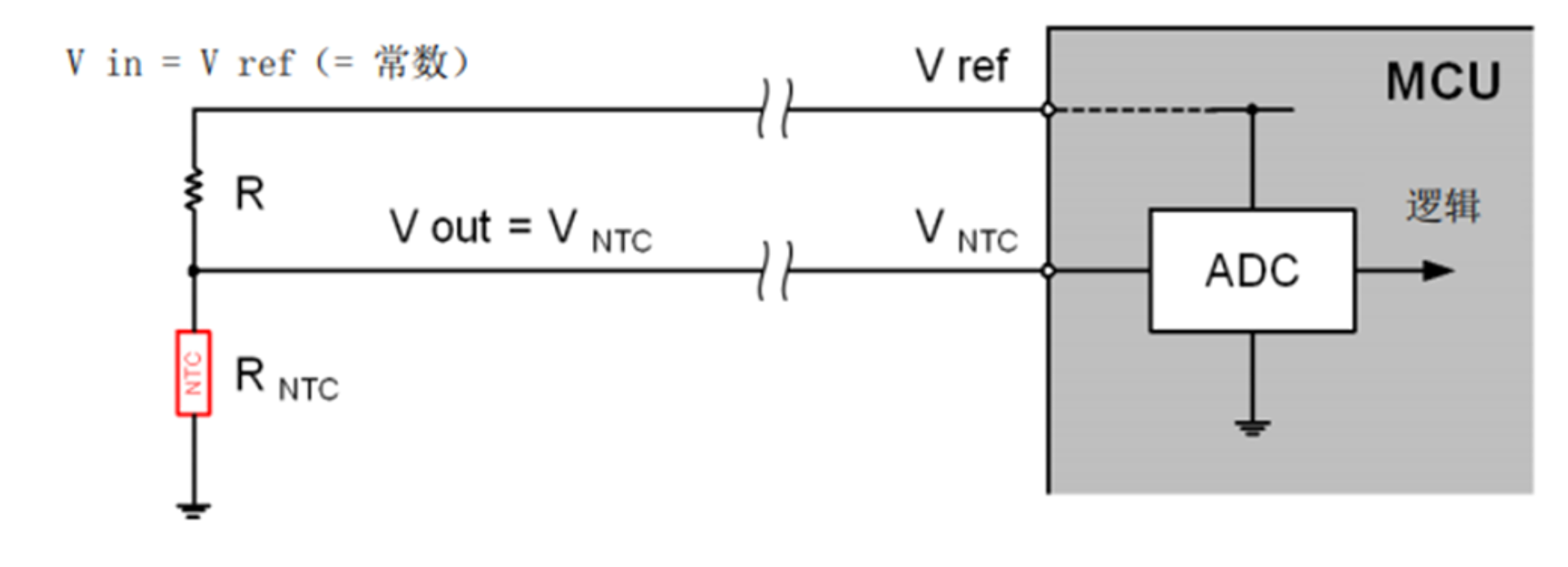

   NTC熱敏電阻溫度檢測電路實例

2.1 NTC熱敏電阻

溫度特性：NTC熱敏電阻的阻值隨著溫度的升高而顯著減小，具有較高的溫度靈敏度。這種特點使其非常適合用于溫度測量和控制。

應用場景：

基板溫度監測：在5G基站和物聯網設備中，NTC熱敏電阻可以放置在關鍵部件（如CPU、電源IC）附近，實時監測溫度變化。當溫度超過預設閾值時，系統可以自動調整工作狀態，如降低CPU功率、關閉電源IC等，以防止過熱。

軟啟動電路：在電源啟動初期，NTC熱敏電阻可以用于限制電流，防止過大的沖擊電流對電路造成損害。

電路設計：

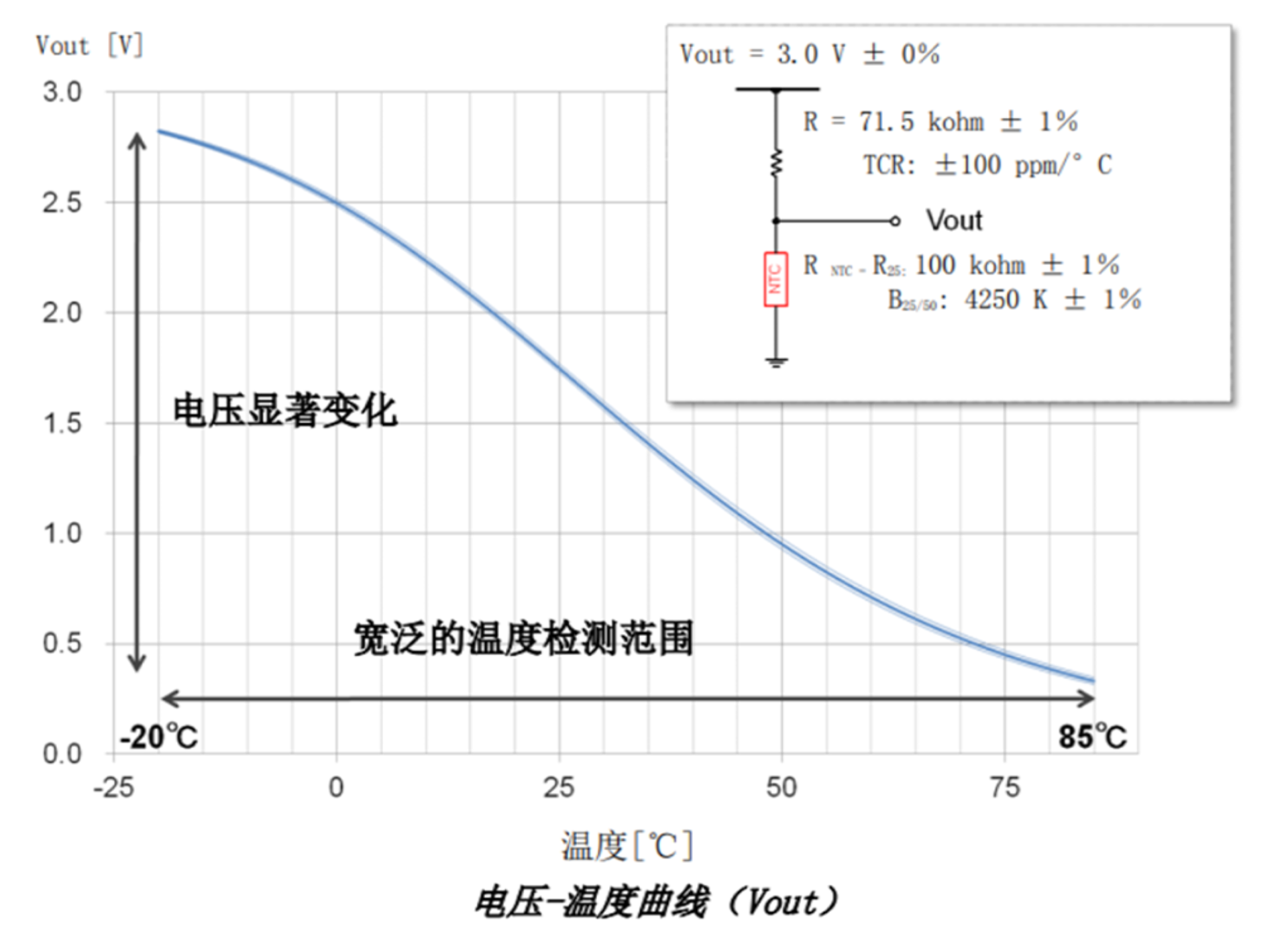

溫度檢測電路：將NTC熱敏電阻與固定電阻串聯，施加恒定電壓。通過測量分壓的電壓值，可以推算出當前的溫度。例如，施加3V電壓時，NTC熱敏電阻在-20℃到+85℃的溫度范圍內，可以獲得非常大的電壓變化（約10mV/℃）。這種電壓變化可以直接用于溫度檢測，而無需額外的放大器。

誤差分析：使用電阻值公差±1%的NTC熱敏電阻和固定電阻時，溫度誤差在+60℃下約為±1℃，在+85℃下約為±1.5℃。這種精度對于大多數5G設備來說已經足夠。

 2.2 PTC熱敏電阻

溫度特性：PTC熱敏電阻的阻值隨著溫度的升高而顯著增加，具有“開關”功能。

應用場景：

過熱保護：在5G設備中，PTC熱敏電阻可以用于過熱保護。當溫度超過安全閾值時，PTC熱敏電阻的阻值迅速增加，導致電路中的電流減少，從而保護設備免受過熱損害。

加熱元件：PTC熱敏電阻還可以用作加熱元件，適用于需要精確溫度控制的場景。

電路設計：

過熱保護電路：將PTC熱敏電阻串聯在電路中，當溫度超過預設值時，PTC熱敏電阻的阻值迅速增加，導致電路中的電流減少，從而切斷電源或降低功耗。

三、 5G通信中的溫度管理

5G通信設備在運行過程中會產生大量的熱量，特別是在高負荷工作狀態下，多個發熱源之間可能會相互影響，導致熱管理變得更加復雜。傳統的單一熱管理方案可能無法滿足5G設備的多點溫度控制需求。因此，采用多點溫度監測和智能控制策略變得至關重要。

多點溫度監測：

貼片NTC熱敏電阻：由于其體積小、精度高、響應速度快，非常適合作為溫度傳感器放置在基板的關鍵位置。通過多點溫度監測，可以實時獲取設備內部多個熱點的溫度數據，確保設備在安全溫度范圍內運行。

智能控制策略：

動態調整：根據溫度監測數據，動態調整設備的工作狀態，如降低CPU頻率、關閉非關鍵功能等。

故障預警：當溫度超過預設閾值時，系統可以發出警告，提醒用戶采取措施，避免設備損壞。

四、更快、更高、更強，業展電子的熱敏電阻技術優化之路

為了滿足5G通信和物聯網設備的高品質需求，業展電子正在不斷研發新的材料和技術，未來我們將以市場需求為導向進一步開發熱敏電阻。通過對NTC和PTC熱敏電阻的材料進行改進，將進一步提高其溫度響應速度和精度；通過優化生產工藝，進一步實現更小的體積和更低的功耗；通過開發新型材料以提高NTC和PTC熱敏電阻的溫度靈敏度和穩定性。未來將采用先進的制造工藝以實現更精確的電阻值控制和更小的尺寸；將NTC和PTC熱敏電阻與微控制器集成，實現更智能化的溫度管理和控制。我們這些創新技術將幫助5G技術的應用性能和市場競爭力進一步提高。
