隨著全球?qū)Νh(huán)保和可持續發展的重視，電動汽車的普及正在迅速加速。作為電動汽車充電基礎設施的核心組成部分，汽車充電樁的性能和可靠性至關重要。特別是在新能源汽車電池管理系統（BMS）中，大電流檢測用的電流采樣分流電阻器已成為不可或缺的一部分。下面將對電流采樣分流電阻器在汽車充電樁中的應用優勢進一步詳細分析與闡述。

一、電流采樣分流電阻器的基本原理

電流采樣分流電阻器是一種用于測量電流的低阻值電阻器。其工作原理是通過測量電阻器兩端的電壓降來計算通過電阻器的電流。由于電阻值已知，通過歐姆定律（U = IR）可以精確計算出通過電阻器的電流。電流采樣分流電阻器在新能源充電樁中通過測量電阻上的電壓降來精確監測電流，為充電過程提供安全保障、效率監控及電能計量，是確保充電樁性能穩定的關鍵組件。

二、電流采樣分流電阻器的組成與制造工藝

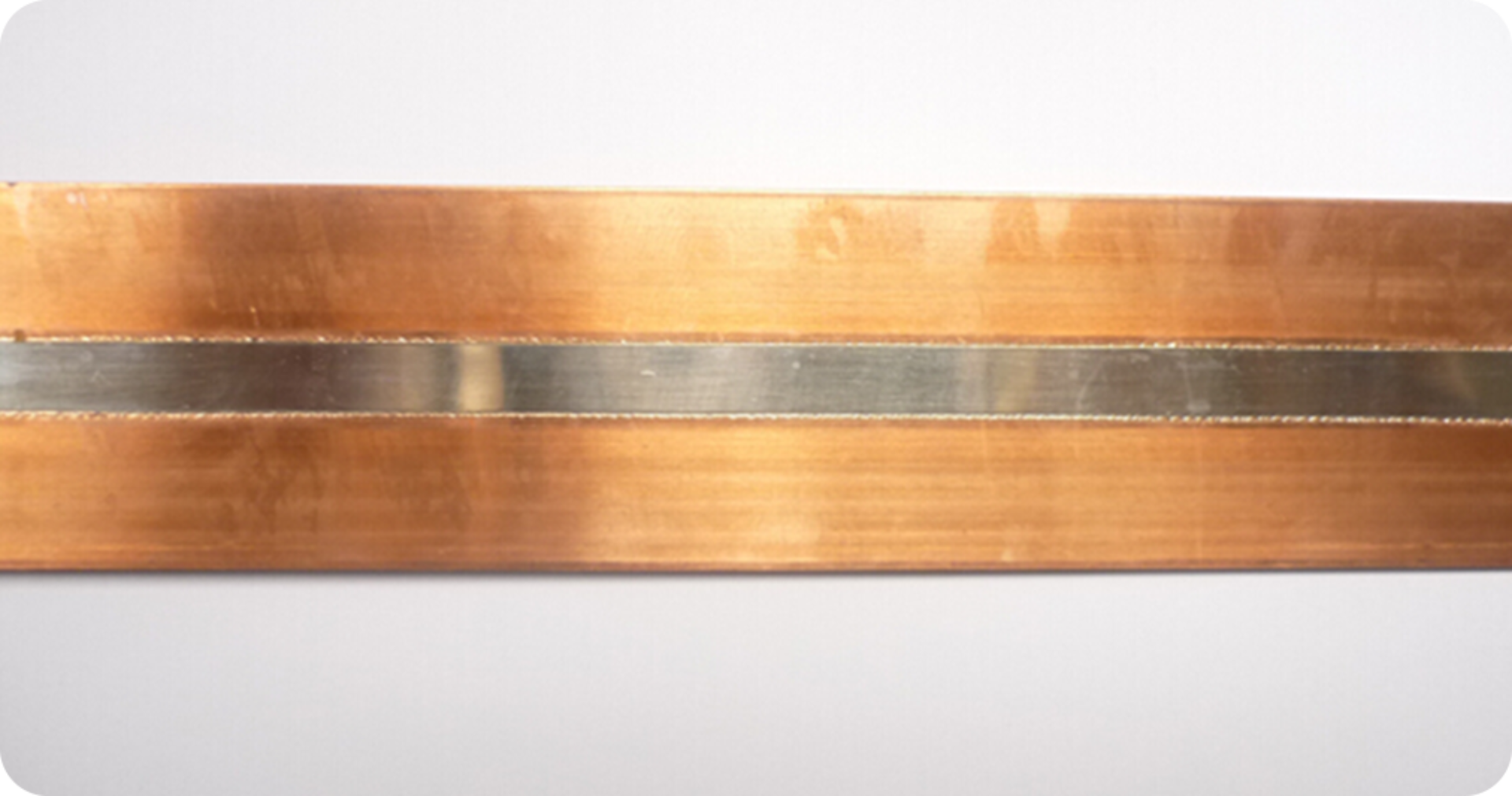

電流采樣分流電阻器通常由兩片紫銅電極和一片錳銅電阻合金，在真空下通過高能電子束焊接而成。這種結構使得分流電阻器具有以下優點：

l  體積?。罕阌诎惭b在空間有限的汽車電子系統中。

l  過電流能力強：能夠處理大電流，確保系統的穩定性。

l  熱穩定性高：在長時間運行中保持穩定的電阻值。

l  長期負載穩定性高：適應長期高負荷的工作環境。

l  性價比好：在性能和成本之間取得理想平衡。

三、 電阻合金材料

電阻分流器采用了高穩錳銅電阻合金，這種材料具有以下特點：

l 低電阻溫度系數：在不同溫度條件下電阻變化極小，確保電流測量的準確性。

l 長期負載穩定性高：能夠在長時間高電流運行中保持穩定的性能。

l 極低的熱電動勢：減少熱效應對電流測量的影響。

l 良好的焊接性和加工性：確保在制造過程中能夠?qū)崿F(xiàn)高質量的結合。

四、真空高能電子束焊接

真空電子束焊接是一種高精度的焊接技術，通過定向高速運動的電子束流撞擊工件，使動能轉化為熱能，從而使工件熔化形成焊縫。該技術適用于厚度0.2～8mm的銅排及合金條復合材料焊接，具有以下優勢：

l 深度熔化效應：能夠加工出窄且深的焊縫，提高焊接質量。

l 低熱損耗：減少焊接過程中熱量的散失，保護材料的物理特性。

我們業展電子（Yezhan Electronics）引進了先進的電子束焊接設備，并在焊接工藝開發研究方面積累了豐富的經驗，確保了產品的一致性和高質量。

 五、Shunt分流電阻的實際應用

目前市場上，基于Shunt原理的電流檢測方案主要包括以下幾類：

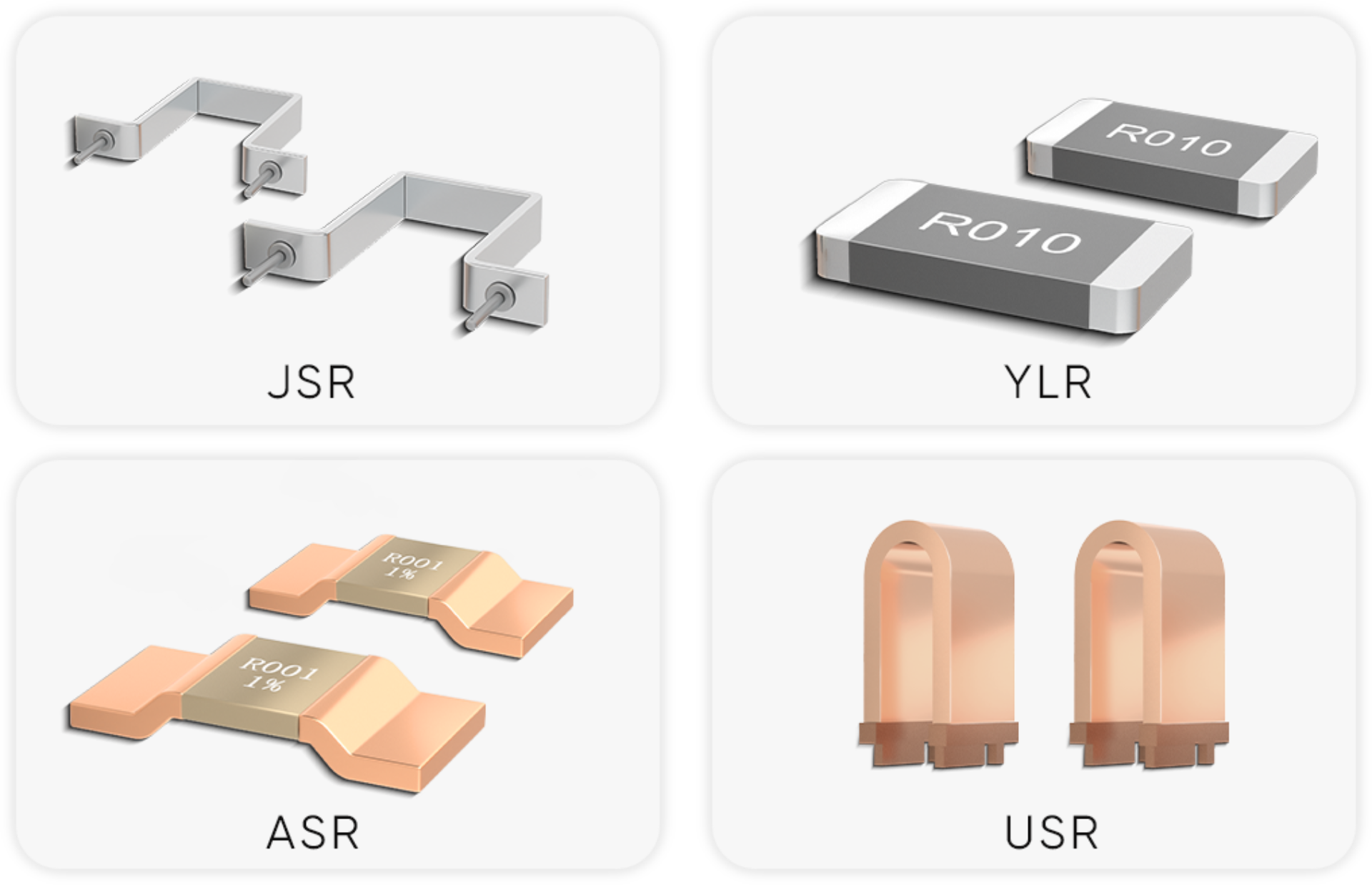

l 獨立的Shunt分流電阻：可以帶PIN針或M3孔，便于聯接測試端。

l Shunt分流電阻與帶接插件的PCB組合的組件：更便于信號輸出，可以在PCBA上增加NTC以便獲得實時溫度信號，用來對分流器做補償。

l Shunt分流電阻與放大電路模數轉換功能模塊組合：形成帶CAN通信的電壓采樣功能模塊，適應更復雜的系統需求。

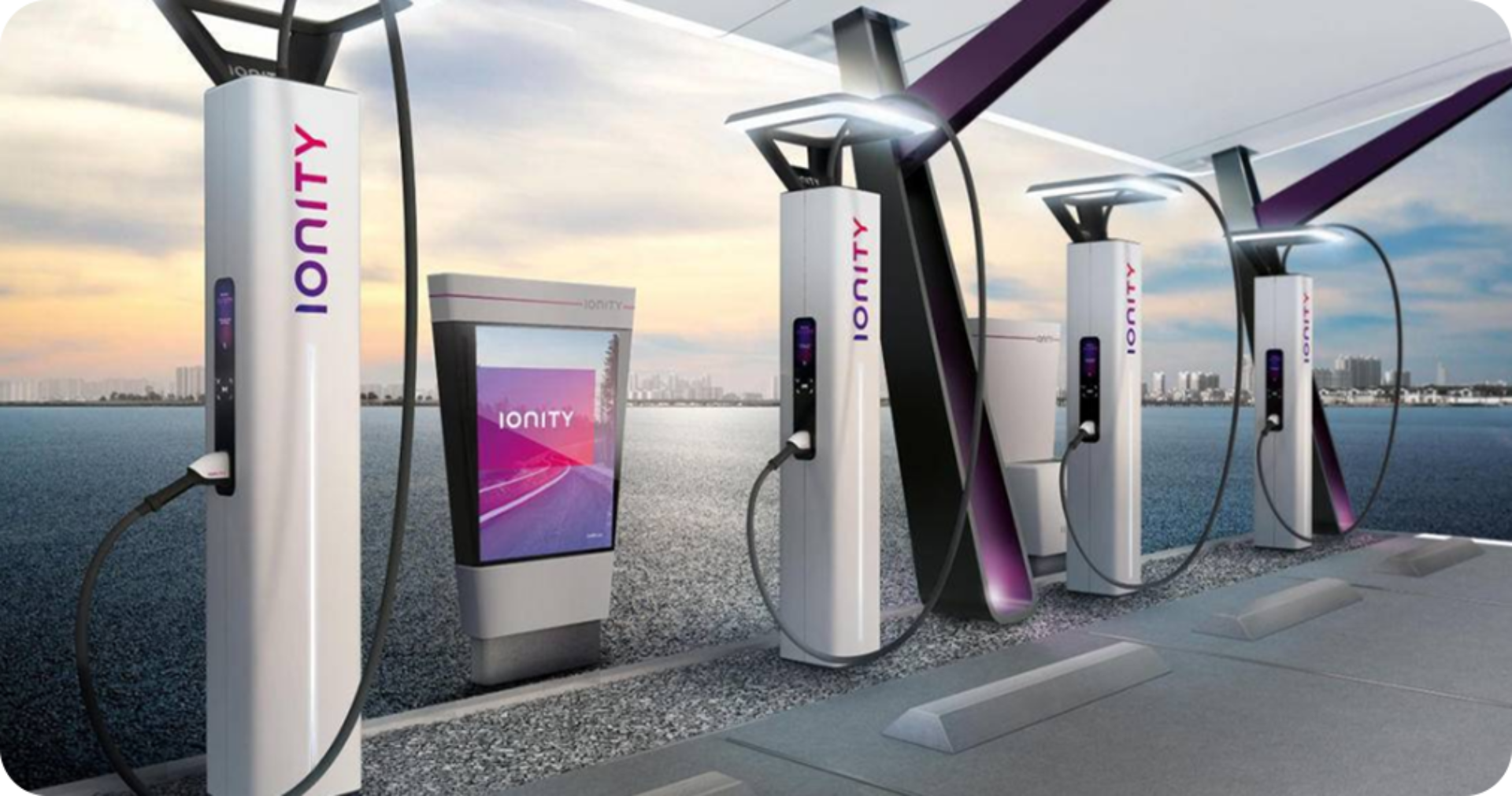

六、 電流采樣分流電阻器在充電樁中的應用優勢

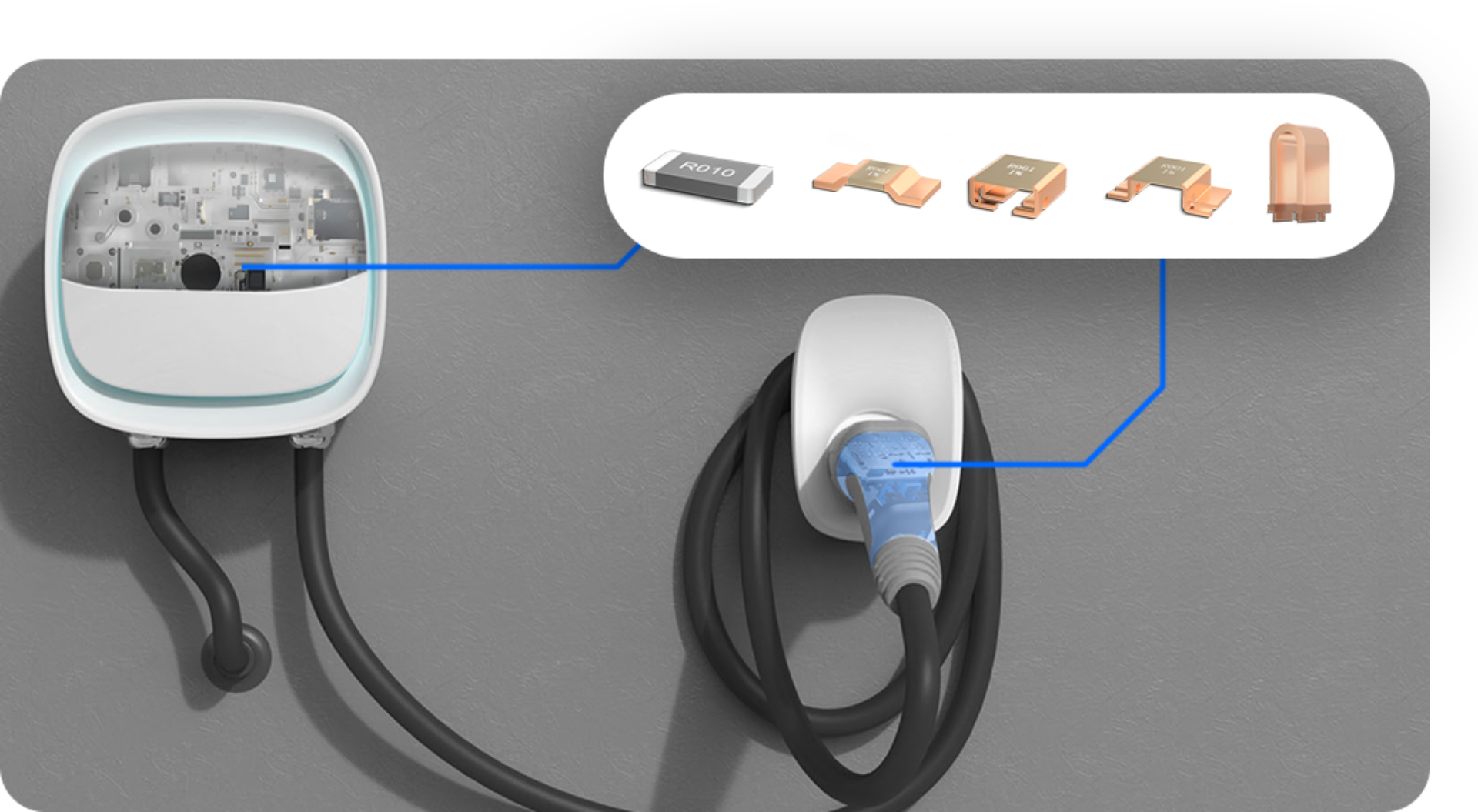

1.電流采樣分流電阻器在充電樁中的主要應用場景包括：

l 電流監控：通過分流電阻器實時監測充電電流，確保電流在安全范圍內，有助于防止過流和短路等故障。

l 功率計量：分流電阻器的精確電流測量能力使其在功率計量方面具有優勢，為充電樁提供準確的充電數據。

l 熱管理：充電樁在高電流工作時會產生大量熱量，通過分流電阻器的熱敏感特性，可以實現對溫度的檢測和管理，確保系統的穩定性。

2.電流采樣分流電阻器在充電樁中的工作特性：

l 高精度和低溫漂：電流采樣分流電阻器通常具有高精度和低溫度系數（低溫漂），這使得其在各種惡劣環境下仍能保持準確的電流測量。這對于充電樁在不同氣候條件下的穩定運行尤為重要。

l 高功率密度：某些高功率密度的分流電阻器能夠在電流較大的情況下工作，適用于大功率快充樁的應用。其高功率處理能力能夠確保電阻器在長時間高負荷運行中保持穩定。

l 良好的抗干擾能力：電流采樣分流電阻器具有良好的抗電磁干擾能力，這在充電樁復雜的電磁環境中非常關鍵。

l 小體積和高可靠性：現代分流電阻器采用高集成度和小型化設計，使其能夠在有限空間內安裝，同時提高了系統的可靠性。小體積設計有助于充電樁的緊湊布局和模塊化設計。

實際應用案例

七、案例分析：快速充電樁中的分流電阻器應用

在某快速充電樁的設計中，選用了高精度的分流電阻器，其額定電流為500A，阻值為50微歐姆，溫度系數為10 ppm/°C。這款分流電阻器在充電樁中的應用帶來了顯著的優勢。

首先，通過該分流電阻器，充電樁能夠?qū)崟r監控充電電流，并進行精確計量。這種實時監控的能力對于確保充電過程的安全性至關重要。高精度的分流電阻器使得能夠準確檢測微小的電流變化，從而及時發現并處理潛在的故障或過載現象，避免了因電流異常而導致的充電設備損壞或安全隱患。其次，分流電阻器的溫度系數為10 ppm/°C，意味著其阻值在溫度變化時的變化非常微小，這保證了在不同環境條件下的測量精度。這對于在戶外環境中使用的充電樁尤為重要，因為環境溫度的變化可能會影響充電過程的穩定性。更高的溫度穩定性保證了充電過程的可靠性。

  再者，該分流電阻器的高功率密度特性使其在處理大電流時仍能保持穩定的工作狀態。在快速充電過程中，充電電流瞬間達到峰值，優質的分流電阻器能夠承受這些瞬時高電流而不發生過熱，從而保證了充電樁的性能和使用壽命。這種能力尤其關鍵，因為充電樁的快速充電特性要求系統能夠快速響應，并在高功率輸出下穩定運行。在實際應用中，這款分流電阻器的表現得到了驗證。例如，在一次實際測試中，充電樁在500A的負載下運行時，分流電阻器的發熱情況保持在安全范圍內，溫度變化未超過設計范圍，同時充電電流的檢測精度在±1%以內，充分展現了其優異的性能和穩定性。

  綜上所述，分流電阻器在快速充電樁中的應用不僅提高了充電電流的監測精度和安全性，還增強了整個充電體系的穩定性與可靠性。

  因此，在未來的電動車充電基礎設施建設中，采用高品質的分流電阻器將是提升充電樁性能的重要策略。

業展電子的電流采樣分流電阻器憑借高精度、低溫漂、高功率密度和出色的抗干擾能力，為汽車充電樁和新能源汽車BMS系統提供了卓越的可靠性和安全性。通過采用高穩錳銅電阻合金和真空高能電子束焊接工藝，我們的產品在長期負載穩定性和電流檢測準確性方面表現尤為突出。選擇業展電子，即選擇高品質與創新，為新能源汽車的未來保駕護航。
