AEC-Q200濕度穩態測試介紹

在汽車電子領域，被動元器件的可靠性和穩定性對于確保汽車的安全、穩定運行至關重要。AEC-Q200-E標準作為汽車上應用被動元器件的權威標準，其中濕度穩態（俗稱：雙85或高溫高濕）測試是其核心環節之一。本文將簡單介紹濕度穩態測試的重要性、測試方法以及設備要求，旨在幫助工程師全面理解并應用這一測試技術，同時也解答客戶關于該測試的相關疑惑。

一、濕度穩態測試的重要性

濕度穩態測試是評估電子被動元器件在高溫度和高濕度環境下長期存儲或加載電流后性能穩定性的重要手段。在這種極端環境下，被動元器件可能會經歷多種失效模式，包括腐蝕、電氣性能退化、材料老化、封裝開裂或破裂、引線鍵合不良、內部短路或斷路、硅腐蝕以及機械性能退化等。這些失效模式可能導致電氣接觸不良、電阻增加、開路、電氣參數的不穩定或失效，進而影響被動元器件的整體性能和可靠性。

為了降低這些失效模式的風險，工程師在設計被動元器件時需要考慮材料的耐候性、封裝結構的密封性以及電氣連接的穩定性等因素。而濕度穩態測試則可以通過模擬實際使用環境，對被動元器件進行長期、穩定的濕度和溫度測試，以評估其在惡劣環境下的性能表現。

二、濕度穩態測試方法

MIL-STD-202 Method 103標準試驗是用于評估元件中所用材料受到水分和水汽的吸收和擴散影響的性能。這是一種加速環境試驗，通過將試樣在較高溫度下連續暴露于相對濕度較高的環境中來完成。這些條件對被測材料施加蒸汽壓力，模擬水分遷移和滲透的環境。

通常設置的測試條件包括：時間1000小時，環境箱設置溫度為85℃，濕度為85%。在測試過程中，根據不同類型的被動元器件，可能需要施加不同的工作功率，如10%或額定電流值。具體測試條件可查閱AEC-Q200-E版對應無源電阻分類對應表。

以下是一些常見被動元器件的測試條件示例：

· 鉭電容、陶瓷電容：85℃/85%R.H./1000小時/電壓1.3～1.5V

· 電感&變壓器：85℃/85%R.H./1000小時/不通電

· 鋁電解電容：85℃/85%R.H./1000小時/額定電壓

· EMI干擾抑制器、EMI干擾過濾器：85℃/85%R.H./1000小時/額定電壓＆電流

· 電阻、熱敏電阻：85℃/85%R.H./1000小時/工作電源10%

· 自恢復保險絲：85℃/85%R.H./1000小時/額定電流10%

· 可變電容、可變電阻：85℃/85%R.H./1000小時/額定功率10%

· 網絡低通濾波器&網絡電阻：85℃/85%R.H./1000小時/電壓[網絡電容(額定電壓)、網絡電阻(10%額定功率)]

· 變阻器：85℃/85%R.H./1000小時/額定電壓85％+最大電流

· 石英震蕩器、陶瓷共鳴器：85℃/85%R.H./1000小時/額定VDD+1MΩ，并聯逆變器，在每個晶體腳和地之間有2X的晶體CL電容

· 薄膜電容：40℃/93%R.H./1000小時/額定電壓

這些測試條件旨在模擬實際使用中可能遇到的高溫高濕環境，以評估被動元器件在這種環境下的性能穩定性和可靠性。通過嚴格的測試，可以及時發現潛在的問題并進行改進，確保被動元器件在實際應用中能夠經受住高溫高濕環境的考驗。

三、濕度穩態測試設備要求

為確保濕度穩態測試的準確性和可靠性，對測試設備提出以下基本要求：

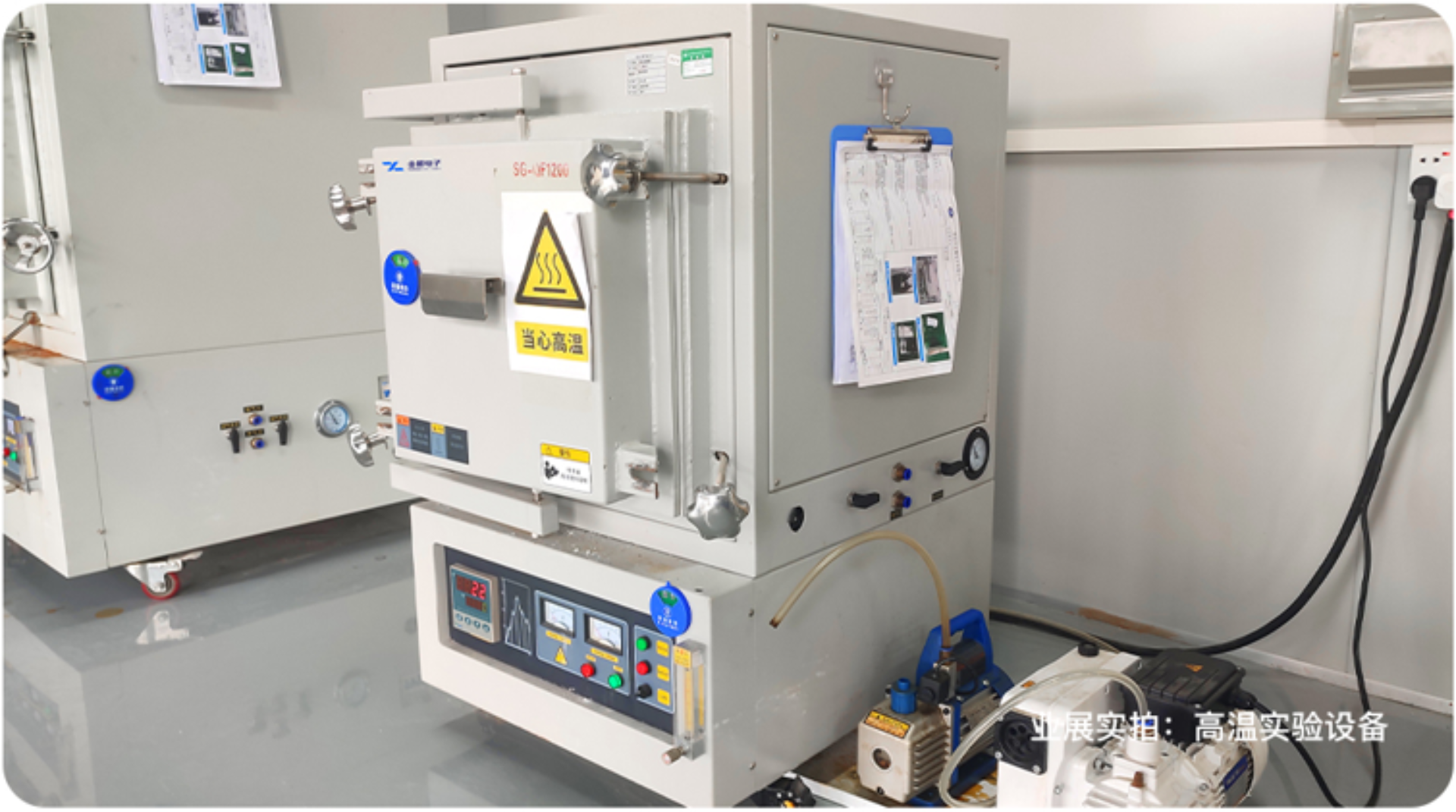

實驗箱：

· 溫度范圍與精度：設備需提供寬廣的溫度范圍，覆蓋被測試品的工作溫度上限，并精確控制溫度，波動度在±2°C以內。

· 濕度范圍與精度：設備應提供所需濕度環境，覆蓋工作濕度上限，且濕度控制精度達到±3%RH以內。

· 穩定性與均勻性：設備需保證測試區域內溫度分布均勻，避免因局部過熱或溫度不均導致測試偏差。

· 升溫與降溫速率：設備應具備快速升降溫能力，提高測試效率，同時避免被動元器件長時間暴露于高溫環境。

· 容量與空間：設備應擁有足夠的容量和內部空間，確保測試過程中被動元器件互不干擾。

直流電源：

· 電壓范圍與精度：直流電源需提供滿足測試需求的電壓范圍，并精確控制輸出電壓，波動度在±0.1%以內。

· 穩定性：電源需保持長時間輸出電壓穩定，避免因電壓波動影響測試結果。

· 紋波與噪聲：電源輸出紋波和噪聲應盡可能低，減少對測試電路的干擾。

· 負載調整率：電源應具有良好的負載調整率，確保輸出電壓在不同負載條件下保持穩定。

· 保護功能：電源應具備過流、過壓、過溫等保護功能，確保測試安全。

· 可調節性與編程能力：電源應支持輸出電壓和電流調節，并支持編程控制，實現自動化測試和遠程控制。

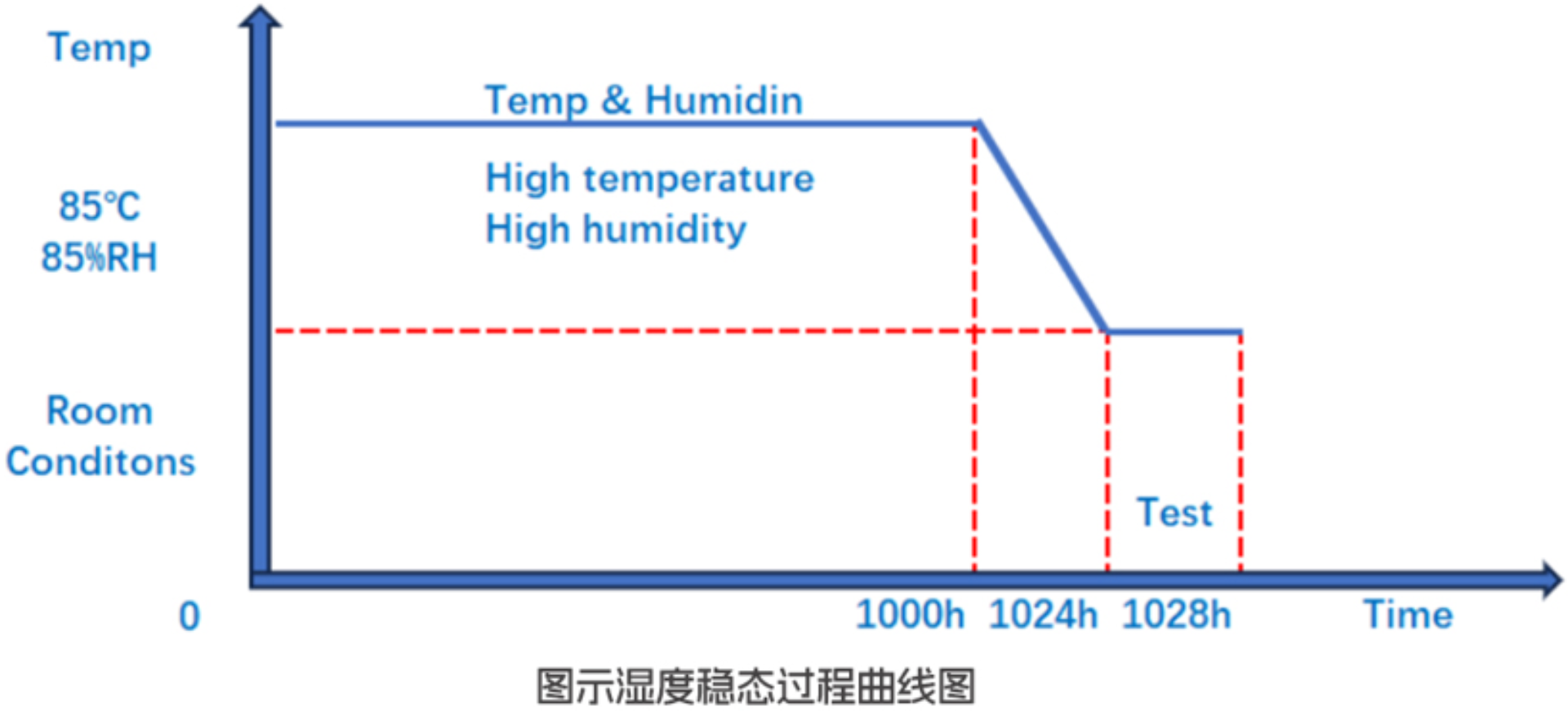

1. 參考標準：MIL-STD-202G Method 103

2. 測試方法：溫度: 85℃ ，濕度85%

3. 在額定10%電流加載下進行測試1000 小時.

4. 試驗結束后24±4 小時內進行測試。

四、結論

濕度穩態測試是汽車電子被動元器件可靠性和穩定性評估的關鍵環節。采用MIL-STD-202 Method 103標準方法進行測試，能夠全面揭示和驗證被動元器件在濕度穩態環境下的潛在問題。為確保測試結果的準確性和可靠性，測試設備必須滿足一系列嚴格的要求。展望未來，隨著汽車電子化程度的持續深化，濕度穩態測試將扮演更加重要的角色，為汽車電子被動元器件的可靠性和穩定性提供堅實的保障。

業展電子作為業內領先的合金電阻元器件制造商，我們秉承著對產品品質的執著追求，將AEC-Q200-E版本的標準貫徹到每一個產品制造環節中。我們致力于為客戶提供符合AEC-Q200-E標準的高品質合金電阻元器件，確保其在汽車電子系統中穩定運行。
