AEC-Q200溫度循環測試

您的位置:主頁  > 新聞中心  > 行業動態  > AEC-Q200溫度循環測試

AEC-Q200溫度循環測試

發布日期:2024-07-29 09:58瀏覽次數:890

AEC-Q200溫度循環測試介紹

在汽車電子領域,被動元器件的溫度循環可靠性測試是確保被動元器件在各種極端溫度條件下穩定工作的關鍵步驟。AEC-Q200標準作為汽車電子被動元器件的權威可靠性標準,其中詳細規定了溫度循環測試的方法和要求,旨在評估被動元器件在溫度變化環境下的性能穩定性。

一、溫度循環測試的重要性

溫度循環測試的重要性在于其能夠模擬被動元器件在實際工作環境中可能遇到的溫度變化,從而評估被動元器件在這種變化下的性能表現。在測試過程中,被動元器件會經歷從低溫到高溫的循環變化,這種變化可能導致被動元器件出現多種失效模式,AEC-Q200溫度循環測試中,常見的失效模式包括但不限于以下幾種:

1、電氣性能退化:被動元器件在經歷溫度循環后,其電氣性能參數(如電阻、電容、電感等)可能發生變化,超出規格要求,導致被動元器件無法正常工作。

2、物理結構損壞:溫度循環可能導致被動元器件內部材料出現應力集中、疲勞、斷裂等現象,從而導致被動元器件的物理結構損壞。

3焊接點開裂:在溫度循環過程中,焊接點可能因溫度變化而產生應力,導致焊接點開裂,影響被動元器件的電氣連接和可靠性。

4、封裝材料失效:溫度循環可能導致被動元器件封裝材料(如塑料、橡膠等)老化、開裂、變形等,從而影響被動元器件的密封性和可靠性。

通過溫度循環測試,我們可以提前發現并解決這些潛在問題,從而確保被動元器件在實際應用中的可靠性和穩定性。

二、溫度循環測試方法

AEC-Q200標準對溫度循環測試的條件和參數進行了嚴格規定,包括溫度范圍、循環次數、停留時間、轉換時間等。這些規定確保了測試的準確性和可重復性,使得測試結果具有更高的參考價值。同時,標準還要求對測試后的被動元器件進行外觀檢查、電氣性能測試等,以全面評估被動元器件在溫度循環后的性能狀態。

JEDECJoint Electron Device Engineering Council,聯合電子器件工程委員會)制定的JESD22 Method JA-104標準。該標準主要關注半導體器件在溫度循環條件下的可靠性評估,其測試過程和方法具有一定的代表性。

JESD22 Method JA-104標準中,溫度循環測試的目的在于評估半導體器件在溫度循環條件下的電氣性能和物理結構穩定性。測試條件包括預定的溫度范圍(如從-55°C+125°C+150°C)、循環次數1000、停留時間最少15min(至少30min)和轉換時間1min等。測試過程通常分為準備階段、測試階段和評估階段。在準備階段,需要準備待測試的半導體器件并確保其符合測試要求;在測試階段,將待測器件放置在測試設備中并按照預定的溫度循環條件進行測試;在評估階段,對測試后的器件進行電氣性能測試以評估其性能穩定性和可靠性。

對于測試設備的要求,JESD22 Method JA-104標準也進行了詳細規定。測試設備應具有精確的溫度控制系統,能夠在整個溫度范圍內保持穩定的溫度分布。同時,設備還應具有可靠的數據記錄和分析功能,以便對測試結果進行準確的分析和評估。此外,設備還應具有足夠的容量和內部空間以容納被測試器件的數量和體積。

三、引用和來源

JESD22 Method JA-104標準的具體細節和要求可以在JEDEC官方網站上找到。該標準由JEDEC半導體工程委員會下屬的可靠性工程組制定和維護,是半導體器件可靠性測試領域的重要參考標準之一。制造商、設計者、測試實驗室和最終用戶都可以參考該標準來評估半導體器件的可靠性并制定相應的測試方案。

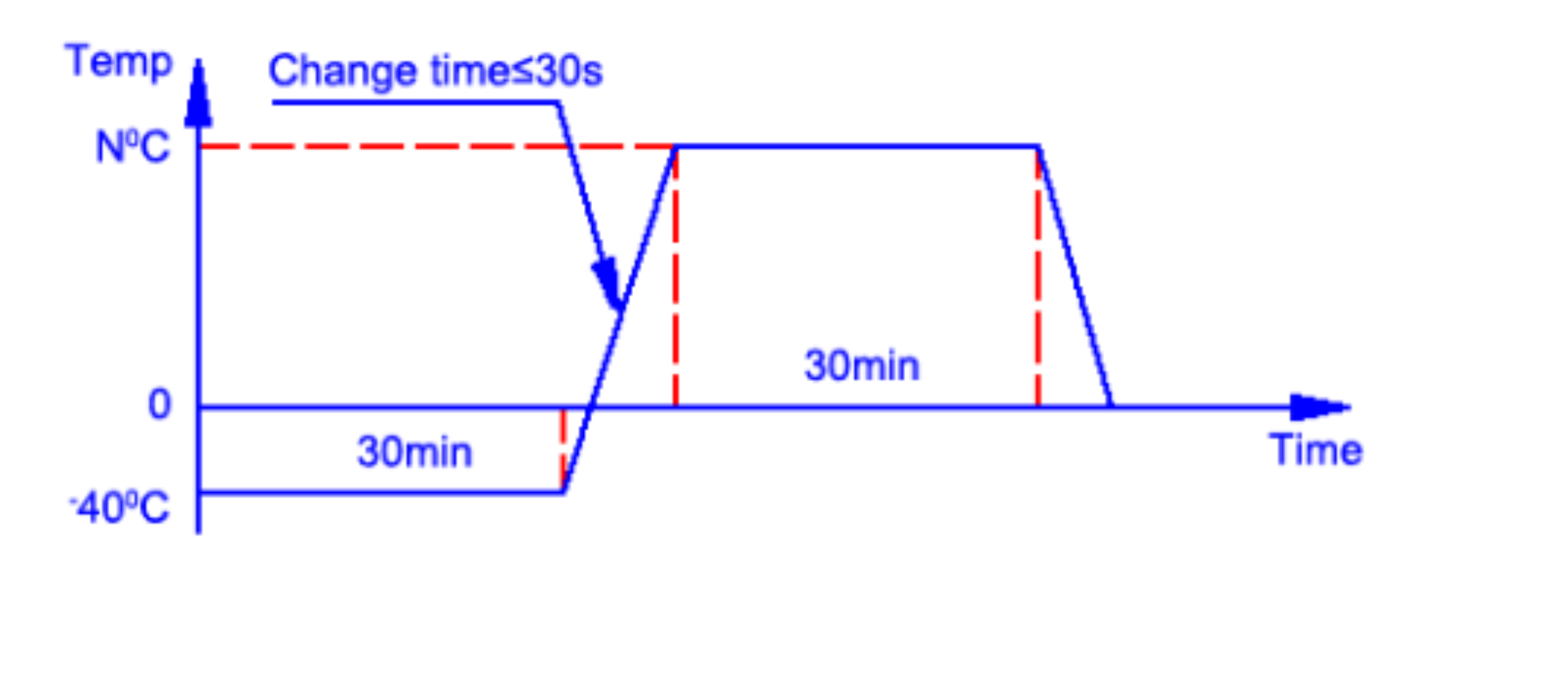

圖示溫度循環過程(1次循環)

1. 參考標準:JESD22 Method JA-104

2. 測試方法:溫度: N℃ (N:依據產品規格設定)

3. 1000 個循環(圖示-40℃N℃).

4. 每個溫度的停留時間不超過30 分鐘,轉換時間不超過 1 分鐘。

5. 試驗結束后24±4 小時內進行測試。

拓展,熱沖擊和溫度循環之間的關系

在原文AEC_Q200_Rev_E_Base_Document.1.5.3溫度范圍條款,描述溫度最低溫度范圍,其次也針對溫度循環和冷熱沖擊進行了說明Rev_D版中,規定了兩種不同的溫度循環試驗:溫度循環(試驗編號4)和熱沖擊(試驗編號16)。但溫度循環測試與熱沖擊試驗相比,產生了足夠的熱應力,且前者需要相對較快速度從低溫過度到高溫(最大1分鐘過渡時間),循環的次數更多,故從REV.D版本中刪除了熱沖擊試驗。

(此圖源自AEC_Q200_Rev_E_Base_Document-2頁,第3頁。



業展電子作為業內領先的合金電阻元器件制造商,我們秉承著對產品品質的執著追求,將AEC-Q200-E版本的標準貫徹到每一個產品制造環節中。我們致力于為客戶提供符合AEC-Q200-E標準的高品質合金電阻元器件,確保其在汽車電子系統中穩定運行。

最終解釋權將參照AEC-Q200-E(英文版)文件。該文件提供了權威的解讀和指導,以確保相關條款和規定的正確理解。若本內容存在任何可能侵犯他人權益的情況,請與我們聯系以便及時刪除或更正?!?/span>
